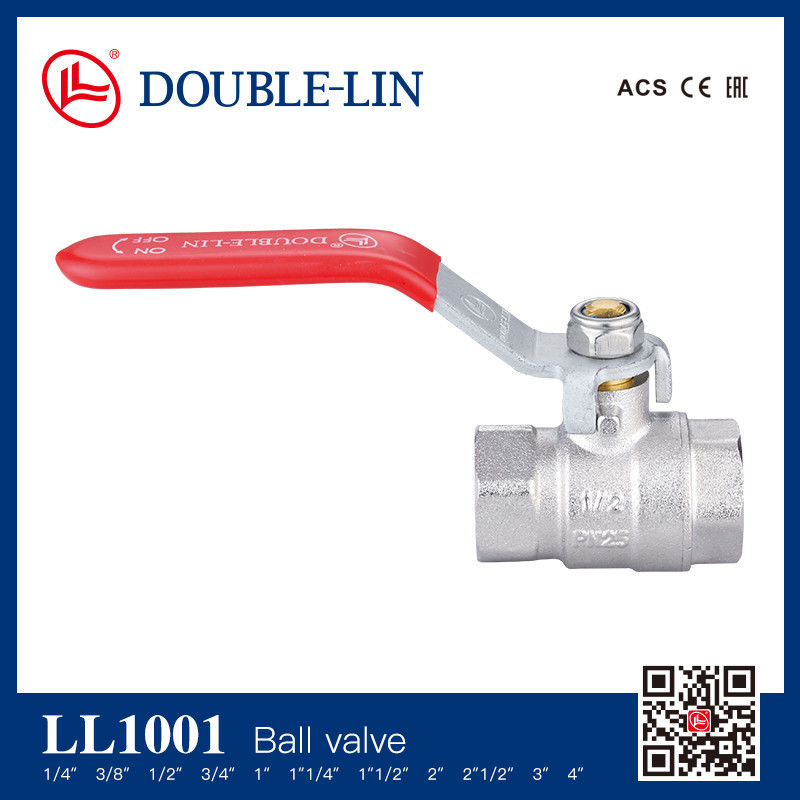

1/4" - 4" PN25 Płytkowe zawory kulkowe
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | DOUBLE-LIN |
| Orzecznictwo: | ACS,CE EAC |
| Numer modelu: | LL1001 |
Zapłata:
| Minimum Order Quantity: | 0 |
|---|---|
| Cena: | 0 |
| Szczegóły pakowania: | Podwójne standardowe pakowanie |
| Czas dostawy: | W ciągu 7 dni |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 50000 szt |
|
Szczegóły informacji |
|||
| Pozycja: | Wyroby z tworzyw sztucznych | Wielkość: | 1/4" - 4" |
|---|---|---|---|
| Mosiądz Materiał: | HPB 57-3 | Rodzaj połączenia: | Kobieta X Kobieta |
| Rodzaj łodygi: | Podwójny O-ring | Materiał łodygi: | Mosiądz |
| Materiał siedziska: | PTFE | Materiał pieczęci ciała: | PTFE |
| Nitka: | ISO228 (odpowiednik DIN 259 i BS2779) | Temperatura pracy: | Od -10 ℃ do +120 ℃ (od 14 ℉ do 248 ℉) |
| Podkreślić: | PN25 Płytkowe zawory kulkowe,Wyniki badań,Kobieta x Kobieta zawór kulkowy pex |
||
opis produktu
1/4" - 4" Zawory kulowe mosiężne PN25 Gwint wewnętrzny x Gwint wewnętrzny
Opis zaworów kulowych mosiężnych
Ciśnienie robocze362.5 psi
Temperatura roboczaod -10 °C do +120 °C (od 14°F do 248°F)
Gwint ISO228 (odpowiednik DIN 259 i BS2779)
Test otwierania/zamykania 10 000 razy
Szczegóły zaworów kulowych mosiężnych
Korpus zaworu mosiężny: Kucie o wysokiej gęstości, bez pęcherzy, bez otworów powietrznych, bez wycieków. Wykonane przez specjalne, precyzyjne maszyny CNC.
Osłona mosiężna: Kucie o wysokiej gęstości, bez pęcherzy, bez otworów powietrznych, bez wycieków. Wykonane przez specjalne, precyzyjne maszyny CNC.
Kula zaworu: Gładka i odporna na zużycie, o dobrych właściwościach uszczelniających.
Trzpień zaworu mosiężny: Wykonany z mosiądzu walcowanego na gorąco, o wysokiej wytrzymałości na rozciąganie, dobrej wytrzymałości, długotrwałym użytkowaniu bez deformacji, pęknięć.
Gniazdo kulowe:Wykonane z czystego PTFE (politetrafluoroetylenu), o wysokiej elastyczności i odporności na zużycie, niełatwo się starzeje.
Uchwyt: Pokryty dacrometem, powierzchnia jest pokryta powłoką antykorozyjną, powłoka jest pogrubiona, grubość wynosi do 1,3 mm, wygodny w użyciu.
O-ring: NBR & FKM, wykonane z importowanego surowca, mały współczynnik tarcia, długa żywotność i niełatwe do wycieku.
Nakrętka blokująca ze stali nierdzewnej: Wewnętrzna konstrukcja zapobiegająca poluzowaniu, może być używana przez długi czas.
Specyfikacja techniczna zaworów kulowych mosiężnych
- Pełnoprzepływowe zawory kulowe mosiężne z gwintem wewnętrznym x gwint wewnętrzny z żelazną dźwignią płaską.
- Gwint, kolor uchwytu,materiały itp. mogą byćdostosowane.
|
Wymiar mm |
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
|
A |
40 | 41 | 48.4 | 56 | 65 | 76 | 85 | 99 | 132 | 152 | 178 |
| B | 23 | 23 | 29.5 | 35.5 | 42.7 | 53 | 63 | 79 | 102.5 | 120.5 | 144.5 |
| C | 39.2 | 39.8 | 54.2 | 57.6 | 60.6 | 75.8 | 81.3 | 88.5 | 121.5 | 129.5 | 141 |
| D | 87 | 87 | 95 | 95 | 126 | 140 | 140 | 165 | 224 | 224 | 283.5 |
| E | 9 | 10 | 14.8 | 19 | 24 | 30.2 | 37 | 47 | 62 | 74 | 90 |
| PN | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
25 |
25 | 25 | 25 |
Materiały części
| Nr | Część | Materiały |
| 1 | Korpus | Mosiądz |
| 2 |
Osłona |
Mosiądz |
| 3 | Kula | Mosiądz |
| 4 | Uszczelka | PTFE |
| 5 | Trzpień | Mosiądz |
| 6 | O-ring | NBR |
| 7 | O-ring | Fluorokauczuk |
| 8 | Uchwyt | Żelazo lub stal |
| 9 | Nakrętka | Stal nierdzewna |
Przypomnienie: Zawory kulowe z czerwonym uchwytem mogą być używane tylko w instalacjach wodnych, grzewczych i klimatyzacyjnych oraz w systemach sprężonego powietrza. Nie wolno ich używać w systemach gazowych.
- Szczegóły naszego opakowania
1. Logo Double-Lin odlane w korpusie zaworu.
2. Logo Double-Lin wytłoczone lub nadrukowane na uchwycie.
3. Materiał wewnętrznego pudełka to 3-warstwowy papier falisty, z wyraźnym i atrakcyjnym nadrukiem.
4. Certyfikat gwarancji produktu
5. Plastikowa torba PE ECO.
6. Etykieta specyfikacji produktu naklejona z boku kartonu zbiorczego.
7. Specjalna taśma pakowa Double-Lin.
8. Materiał kartonu zbiorczego to 5-warstwowy papier falisty, z wyraźnym i atrakcyjnym nadrukiem.
9. 2 sztuki torebek z włókniny w środku.
10. 1 kopia instrukcji obsługi w środku.
